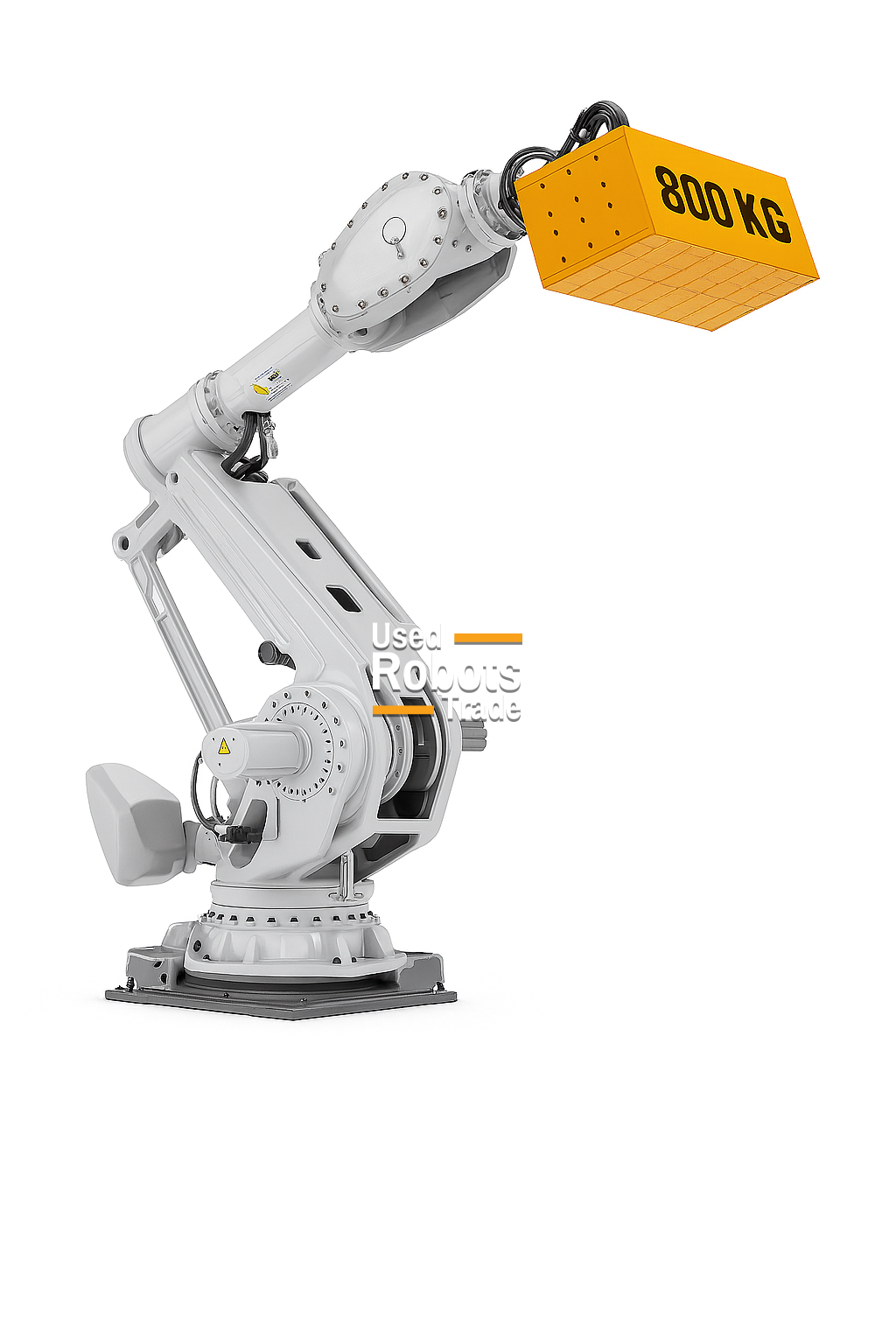

ABB IRB 8700 550/4.20 Deckel

Roboterdetails

Der ABB IRB 8700-550/4.20 LID ist ein hochbelastbarer 6-Achs-Industrieroboter der nächsten Generation , der für höchste Nutzlasten in Kombination mit außergewöhnlicher Reichweite, Stabilität und langfristiger Zuverlässigkeit entwickelt wurde. Als Teil der ABB-Flaggschiffserie IRB 8700 ist dieser Roboter speziell für extreme industrielle Automatisierungsumgebungen konzipiert, in denen Nutzlast und Reichweite entscheidende Leistungsfaktoren sind .

Ausgestattet mit der LID-Technologie (Load Integrated Drive) integriert der IRB 8700 den Hauptantrieb direkt in die Roboterbasis. Diese fortschrittliche Architektur reduziert die Anzahl externer Komponenten erheblich, verbessert die Lastverteilung, minimiert die mechanische Belastung und erhöht die Gesamtrobustheit des Systems – wodurch er sich ideal für kontinuierliche Extrembelastungszyklen eignet.

Mit einer maximalen Nutzlast von 550 kg und einer extralangen Reichweite von 4.200 mm eignet sich der IRB 8700-550/4.20 LID ideal für die Handhabung extrem großer und schwerer Bauteile in sehr weiten Arbeitsbereichen . Typische Anwendungsbereiche sind die Handhabung von Unterböden und Karosserien im Automobilbereich, die Automatisierung von Pressenlinien, die Handhabung von Werkzeugen und Formen, die Beladung schwerer Maschinen, die Montage großer Strukturen und Transfersysteme mit großer Reichweite . Sein extrem steifes Armsystem und die verstärkte Basis gewährleisten eine reibungslose Bewegung, exzellente Bahngenauigkeit und stabile Positionierung , selbst unter maximaler Last und Reichweite.

Angetrieben vom ABB IRC5-Controller nutzt der Roboter die fortschrittlichen Bewegungstechnologien von ABB wie TrueMove™ und QuickMove™ optimal aus und ermöglicht so präzise Bahnsteuerung, synchronisierte Achsenbewegungen und optimierte Zykluszeiten trotz extremer Nutzlast und Reichweite. Der IRB 8700-550/4.20 LID bietet maximale Verfügbarkeit, vereinfachte Wartung, geringen Platzbedarf und niedrigere Gesamtbetriebskosten in seiner Nutzlastklasse.

Die ABB IRB 8700‑550/4.20 LID ist die ideale Lösung für Hersteller, die eine Automatisierung mit besonders großer Reichweite und extrem hoher Nutzlast in Verbindung mit modernster ABB-Technologie suchen.

Roboteranwendungen

• Drücken Sie Tending
• Be- und Entladen von Teilen
• Bearbeitung
• handhabung-von-teilen
• Polieren
• Lichtbogenschweißen
• Punktschweißen
• Palettieren
• Messung
• Laser schneiden
• Laserschweißen Nd-Yag
• Kleben - Kleben
• Montage von Teilen
• Bolzenschweißen
• Plasmaschneiden

TECHNISCHE DATEN – ABB IRB 8700‑550/4.20 DECKEL

• Robotertyp: 6-achsiger, knickgelenkter Industrieroboter für extrem hohe Nutzlasten
• Antriebstechnologie: LID – Load Integrated Drive
• Maximale Nutzlast: 550 kg
• Maximale Reichweite: 4.200 mm
• Wiederholgenauigkeit: ±0,1 mm
• Anzahl der Achsen: 6
• Robotergewicht: ca. 5.200–5.500 kg
• Schutzart: IP54 (höhere Schutzart je nach Konfiguration verfügbar)
• Steuerung: ABB IRC5
• Bewegungssteuerung: ABB QuickMove™- und TrueMove™-Technologien
• Installationsoptionen: Bodenmontage mit verstärktem, hochbelastbarem Fundament; kompaktes LID-Layout

TYPISCHE ANWENDUNGEN

• Fahrzeugunterboden- und Karosseriehandling
• Pressenbedienung und lange Transferleitungen
• Werkzeug- und Formenhandhabung
• Be- und Entladen von Schwermaschinen
• Manipulation großer Strukturbauteile
• Automatisierung von Gießerei-, Schmiede- und Metallumformungsanlagen
• Extrem schwere industrielle Montage- und Logistiksysteme
